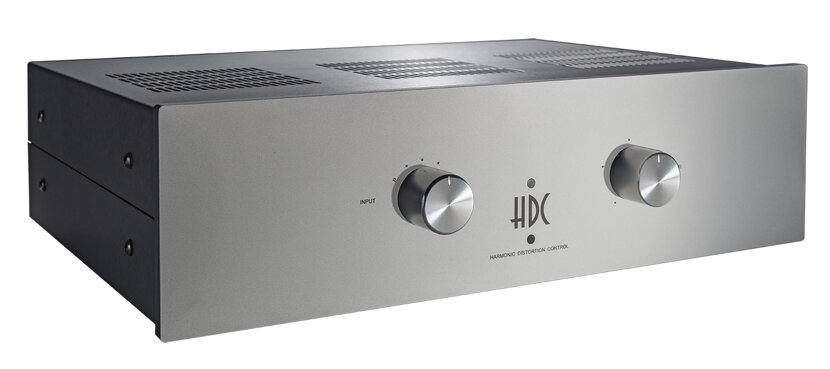

HDC1A Line Preamplifier
Preamplificatore con quattro ingressi di linea, un ingresso Monitor e uscita REC.
La bassa impedenza d’uscita (inseguitore catodico accoppiato in corrente continua), permette di pilotare senza difficoltà qualsiasi amplificatore di potenza sia a valvole che a transistor.
L’eccezionale trasparenza in tutta la gamma audio, l’altissima accuratezza di trasferimento del segnale musicale, supportate da una consistente presenza di seconda armonica e dall’assenza di distorsione di armoniche dispari, ne determinano l’elevata musicalità d’ascolto. Il suo inserimento in una catena di riproduzione prevalentemente a stato solido, introduce una valenza audiophile estranea alle circuitazioni a transistor o mosfet. L’inserimento, poi , in una catena di riproduzione con i nostri amplificatori di potenza, dà origine a una piacevolezza di ascolto travolgente che porta l’ascoltatore verso un impatto emozionale assoluto
HDC1A Line Preamplifier

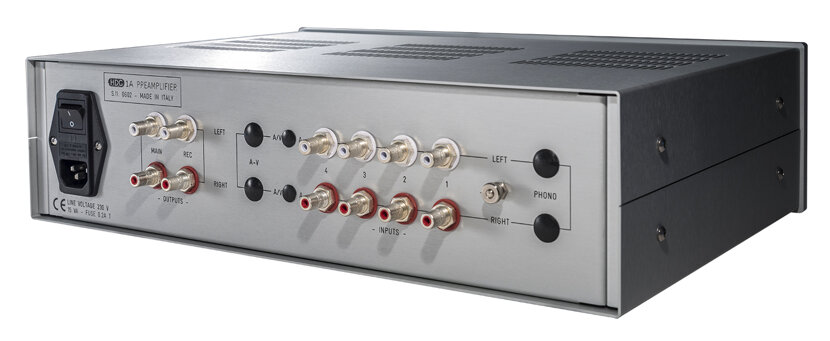

Preamplifier with four-line inputs, a Monitor input, and a REC output. The low output impedance (cathode follower with direct current coupling) allows it to effortlessly drive any power amplifier, whether tube-based or transistor-based. The exceptional transparency across the entire audio range, the high accuracy in musical signal transfer, supported by a consistent presence of second harmonics and the absence of odd harmonic distortion, ensure outstanding musicality in playback. When integrated into a primarily solid-state reproduction chain, it introduces an audiophile quality absent in transistor or MOSFET circuits. Moreover, when paired with our power amplifiers, it delivers a stunning listening experience that leads the listener to an absolute emotional impact.
Specifics
Input impedance 40 kOhm
Output impedance 1 kOhm
Frequency response 8 Hz –150 kHz (+0/-1dB), 90 kOhm load
Signal to noise ratioTypically 94 dB (“A” weight filter), Ref 2 V
Input sensitivity 200 mV
Main output 2 V (20 dB gain)
Rec. output 200 mV
Distortion Second Harmonic: 0.14%, @ 1 kHz, 1 V out, 90 kOhm load
Third Harmonic : 0.001%, @ 1 kHz, 1 V out, 90 kOhm load
Crosstalk Typically 78 dB, @ 1 kHz, 1 V out, 90 kOhm load
L/R unbalancing 0 dB 0.03 dB
-20 dB 0.1 dB
-40 dB 0.3 dB
-60 dB 0.3 dB
Tubes 2 x 5814A Sylvania, Ultra Selected
General
Line voltage 230 V, fuse 0.5 A T
Power consumption 20 VA maximum
Warm-up time 5 minutes
Dimensions H 121 mm, W 408 mm, L 283 mm
Weight 4.9 kg

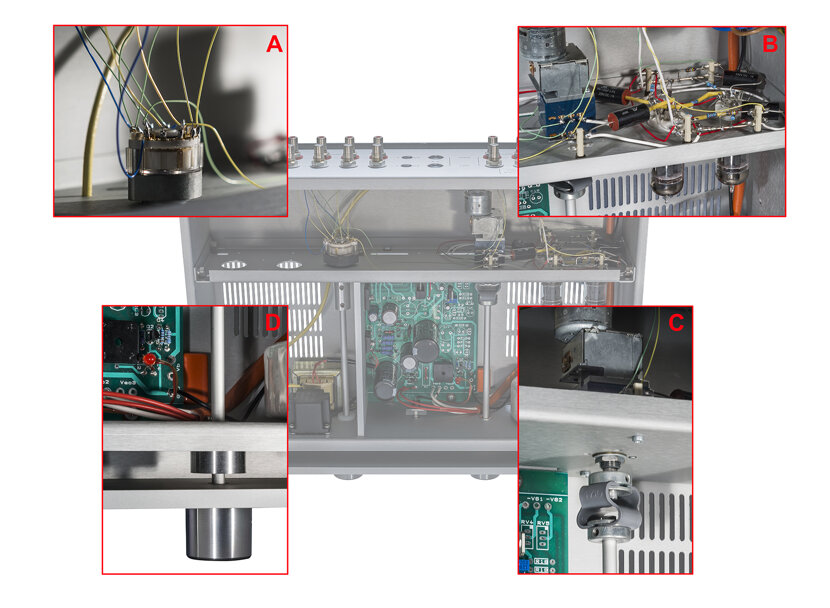

Particolare A – La commutazione degli ingressi è affidata ad un componente rotativo – 5 posizioni, 2 vie – della Elma serie 04 per applicazioni professionali : corpo in lega leggera pressofuso, settori in ceramica e contatti striscianti dorati ad alto spessore. I cavi di segnale, di piccola lunghezza, tra i connettori d’ingresso e il commutatore, sono in argento, isolati in teflon e cablati in aria (senza schermo).
Particolare B – La circuitazione audio è realizzata “pin to pin” in aria : zoccoli noval in ceramica e torrette in ceramica a due punti di ancoraggio. La componentistica: resistenze da 0.6 w 1% a strato metallico a bassissimo rumore e condensatori di accoppiamento audiophile. I tubi impiegati sono due 5814A NOS Sylvania ultra selezionate, una versione militar grade della 12AU7 a bassissimo rumore e bassissima microfonicità : un doppio stadio accoppiato in continua e uscita in catode follower, con i filamenti alimentati in continua a tensione costante.
Particolare C, D – Il controllo di volume impiega un potenziometro logaritmico doppio Alps della serie RK ad alto bilanciamento. L’albero del potenziometro è accoppiato all’albero di prolunga per mezzo di un giunto flessibile a doppio loop in Hyrtel della Huco serie Dynatork. All’altra estremità, un cuscinetto a sfere in inox contenuto nella bussola in alluminio tra i due pannelli, guida senza giochi meccanici , l’albero di comando alla manopola del volume. Il risultato è un comando di volume accuratissimo, sia manualmente che in remoto.
Detail A – Input switching is managed by a rotary component—5 positions, 2 poles—from the Elma series 04, designed for professional applications. It features a die-cast light alloy body, ceramic sections, and thick gold-plated sliding contacts. The signal cables, which are short in length between the input connectors and the switch, are made of silver, Teflon-insulated, and air-wired (unscreened).
Detail B – The audio circuitry is constructed "pin to pin" in the air, using ceramic noval sockets and dual-anchor-point ceramic turrets. Components include 0.6 W 1% metal film resistors with ultra-low noise and audiophile-grade coupling capacitors. The tubes employed are two 5814A NOS Sylvania, ultra-selected military-grade versions of the 12AU7 with extremely low noise and microphonics. The design features a double stage with direct coupling and cathode follower output, with filaments powered by a constant voltage DC supply.
Details C, D – The volume control uses a dual logarithmic potentiometer from the Alps RK series, known for its high balance. The potentiometer shaft is coupled to the extension shaft through a flexible double-loop Hyrtel joint from Huco’s Dynatork series. At the other end, a stainless-steel ball bearing housed in an aluminum bushing between the two panels guides the control shaft to the volume knob without mechanical play. The result is a highly precise volume control, both manually and via remote control.
